الوصف:

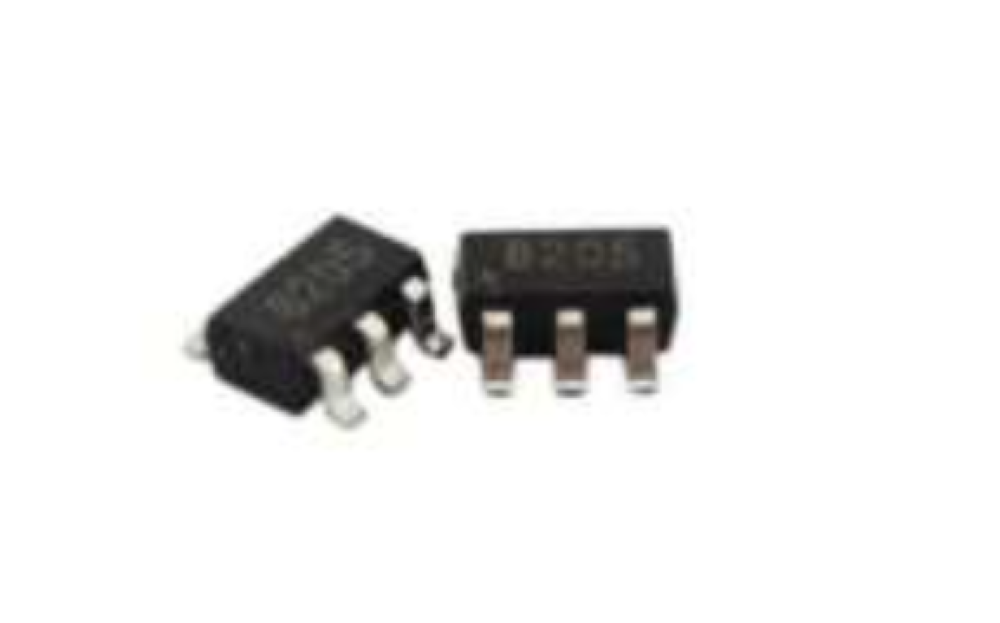

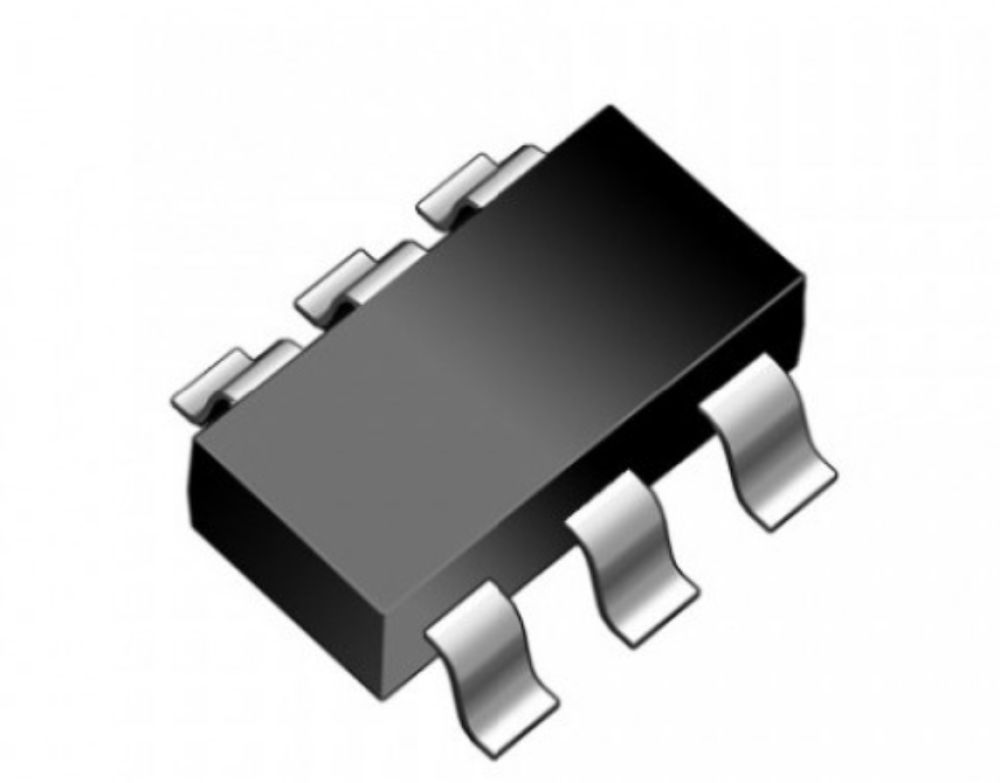

FS8205A هو MOSFET مزدوج من نوع N-Channel مدمج في عبوة SMD صغيرة (8-Pin SOIC)، يحتوي على ترانزستورين MOSFET يعملان بشكل متوازي داخليًا لتوفير قدرة تيار أعلى. يُستخدم بكثرة في دوائر شحن البطاريات، أنظمة الحماية، تطبيقات الطاقة المحمولة، ووحدات التحكم في المحركات.
المواصفات الفنية:
- النوع: N-Channel Dual MOSFET
- الموديل: FS8205A
- نوع التغليف: SOIC-8 (SMD)
- جهد التشغيل (Drain-Source Voltage - Vds): 20V
- التيار الأقصى (Continuous Drain Current - Id): 6A
- المقاومة الداخلية (Rds(on)):
- 30mΩ عند Vgs = 4.5V
- أقل من 20mΩ عند Vgs = 10V
- الجهد على البوابة (Vgs): ±8V
- قدرة التبديل: عالية وسريعة
- درجة حرارة التشغيل: من -55°C إلى +150°C
الاستخدامات:
- دوائر إدارة البطاريات (BMS)
- وحدات شحن وتفريغ بطاريات ليثيوم
- مفاتيح إلكترونية في الأجهزة المحمولة
- أنظمة التحكم في الطاقة
- مشاريع إلكترونية تتطلب MOSFET صغير وعالي التيار
المميزات:
- يحتوي على MOSFET مزدوج في شريحة واحدة لتوفير المساحة
- مقاومة منخفضة تعني فقد طاقة أقل
- تيار تشغيل عالي بالنسبة لحجمه
- مناسب لتطبيقات الطاقة المحمولة والخفيفة
- يدعم التبديل السريع والفعال في الدوائر
